Векторний мережевий аналізатор GS-320 23-6200 МГц Портативний VNA SWR мережевий аналізатор Рефлектометр Тип NanoVNA

Опис Векторний мережевий аналізатор GS-320 23-6200 МГц Портативний VNA SWR мережевий аналізатор Рефлектометр Тип NanoVNA

Векторний мережевий аналізатор GS-320 23-6200 МГц Портативний VNA SWR мережевий аналізатор Рефлектометр Тип NanoVNA

Опис:

Векторний мережевий аналізатор GS-320 6G VNA особливо підходить для зіставлення та налагодження радіочастотних схем Bluetooth, Wi-Fi, 2.4G, 5.8G, GPS, Beidou, пристроїв IoT у різних частотних діапазонах та продуктів безпеки в різних діапазонах частот!

Портативний векторний мережевий аналізатор GS-320 VNA (рефлектометр) 23-6200 МГц призначений для вимірювання характеристик узгодження пасивного та активного радіообладнання (антени, кабелі, фільтри, атенюатори, підсилювачі тощо).

Прилад дозволяє вимірювати параметри комплексного коефіцієнта відбиття, коефіцієнта стоячої хвилі (КСХВ), імпедансу, адмітансу, амплітуди, фази, втрат і відстані до точки пошкодження кабелю.

Ви можете попросити свого дилера надати посібник

Введення в продуктивність:

Виготовлений з міцного алюмінієвого корпусу, GS-320 має форму мобільного приладу автоматизації, завдяки своїй легкій вазі, компактній конструкції та низькому споживанню енергії, він може безпосередньо вимірювати об’єкт, що перевіряється. Аналізатор особливо підходить для компаній, що працюють у сфері телекомунікацій, установки та обслуговування антен, посилення стільникового зв'язку тощо. За допомогою нього сервісні центри та обслуговуючий персонал можуть виконувати радіочастотний аналіз кабелів та антен під час виконання пусконалагоджувальних або ремонтних робіт. Крім того, пристрій ідеально підходить для майстерень, радіоаматорів, навчальних закладів і лабораторій.

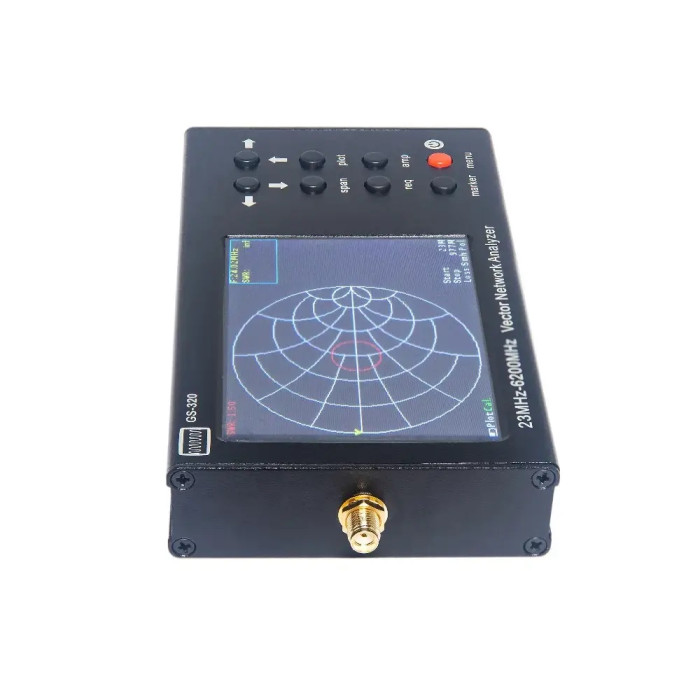

Прилад має кольоровий резистивний екран діагоналлю 3,2 дюйма, який відображає вимірювання та керує пристроєм.

Наприклад, ви можете використовувати цей інструмент, щоб:

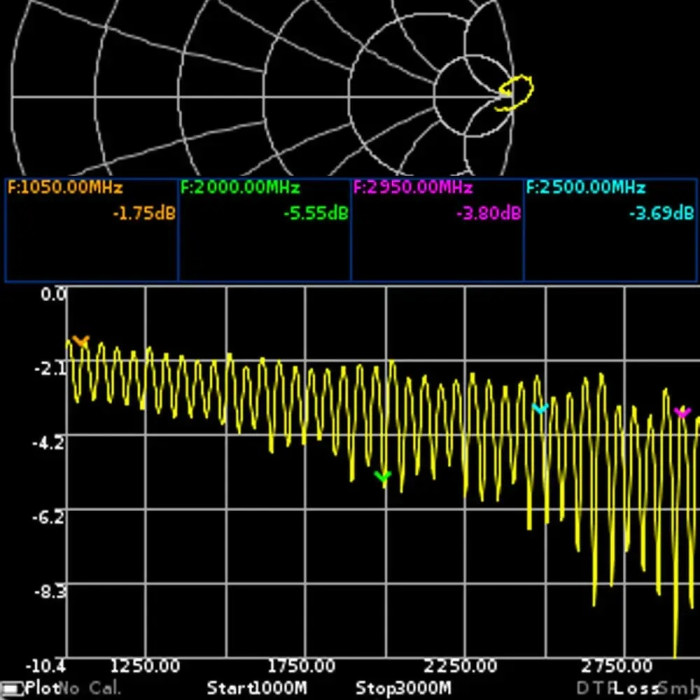

- Узгодження імпедансу за допомогою діаграми Сміта

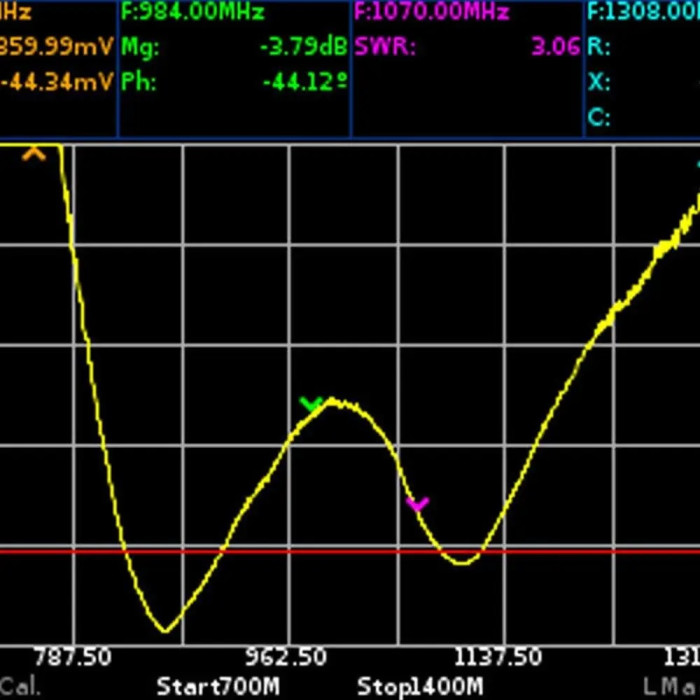

-Вимірювання КСВ

-Вимірювання загасання в кабелях

- Виміряйте пошкодження кабелю або нерегулярні відстані

Переваги векторного аналізатора мереж GS-320 23-6200 МГц:

- 3,2-дюймовий кольоровий сенсорний екран для швидкого налаштування параметрів сканування та відображення результатів вимірювань

- Широкий діапазон робочих частот: від 23 МГц до 6200 МГц

-Швидкість сканування до 1000 точок/сек

- Високоточні вимірювання: 0,25 дБ і 1,5° у всьому діапазоні частот

- Можливість відображення до чотирьох незалежних маркерів на всіх графіках, що дозволяє точно оцінити виміряні параметри

- Показує коефіцієнти відбиття майже для всіх можливих описів

- Можливість вимірювання відстані пошкодження кабелю та втрати

-Підтримка хост-комп'ютера, яким можна керувати через інтерфейс ПК (програмне забезпечення для хост-комп'ютера можна отримати через дилерів)

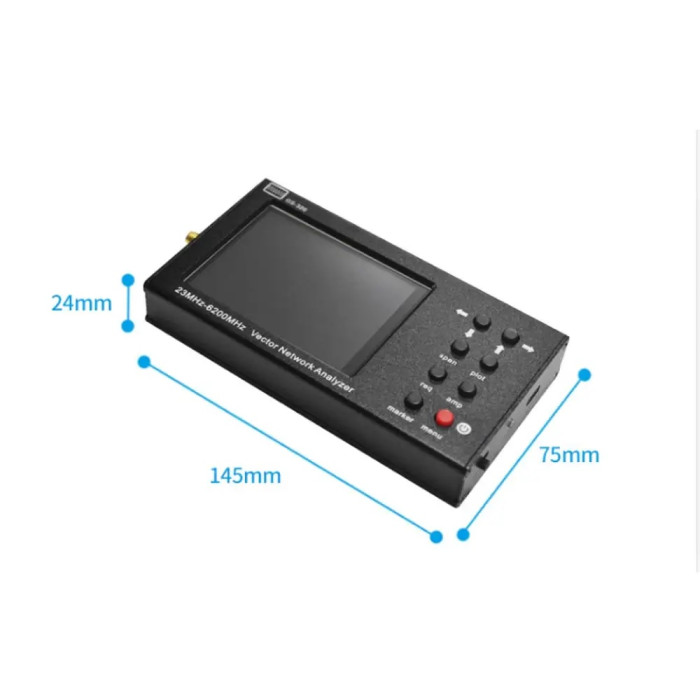

  -Невелика вага і невеликі розміри; вага: 300 г, розмір виробу: 145×72×24 мм

- Вбудований акумулятор може забезпечити до 4 годин автономної роботи

- Можливість живлення пристрою від планшета або смартфона через кабель Typc-USB: нерозряджений акумулятор не зупинить робочий процес

Технічні характеристики GS-320:

- Діапазон робочих частот: 23-6200 МГц

- Роздільна здатність по частоті: 10 кГц

- Максимальна кількість точок сканування: 1000

-Швидкість сканування: 1000 точок/с

- Орієнтація мосту, без корекції по всьому діапазону: > 12 дБ

- Ефективна спрямованість (після повного однопортового калібрування) Примітка 1: > 50 дБ

- КСВ на вході: <2

- Точність вимірювання фази Примітка 1: > 1,50

- Точність вимірювання амплітуди Примітка 1: > 0,25 дБ

- Роздільна здатність для визначення відстані до розлому. Примітка 2: (C x VF)/2S м

- Максимальна довжина вимірювального кабелю Примітка 3: 3000 м (VF=1)

- Максимальна вхідна напруга постійного струму: 25 В

-Відображення графіків: діаграма Сміта; Полярний сюжет; Коефіцієнт фазового відбиття; величина; логарифмічна величина; VSWR, відстань до розлому; Втрата кабелю

- Діапазон робочих температур: 0 ... +40°C

- Діагональ екрану: 3,2 дюйма

-Тип екрану: резистивний

- Роздільна здатність екрану: 320х240

- Ємність акумулятора: 4000 мАг

- Термін служби батареї Примітка 4: ~4 години

- Час зарядки акумулятора: ~6 годин

- Розміри (довжина х ширина х висота): 145 х 72 х 24 мм

- Розмір упаковки (Д×Ш×В): 240×130×35 мм

- Вага: 0,48 кг

Примітка:

1. Прогрійте пристрій протягом щонайменше п’яти хвилин після повного (короткого, відкритого, навантаження) однопортового калібрування перед виконанням вимірювань. Температура навколишнього середовища не повинна змінюватися більш ніж на ±3°C від калібрування до вимірювання.

2. Де С – швидкість світла м/с; VF – коефіцієнт швидкості (відношення швидкості поширення електромагнітних хвиль у кабелі до швидкості поширення електромагнітних хвиль у вакуумі), який приймає значення від 0,1 до 1 відповідно до кабелю; S – діапазон частот сканування в частотному завданні (Гц).

3. Залежно від величини затухання кабелю, це межа показана.

4. Після повної зарядки при температурі навколишнього середовища плюс 20±5°C.

Пристрій відкалібровано на заводі, а роз’єм пристрою використовується як еталон. Якщо ви плануєте проводити вимірювання за допомогою кабельних збірок, адаптерів тощо, знадобиться повторне калібрування. Для цього використовуйте калібрувальний набір 50 Ом SOL (S-замикання, O-розрив, L-навантаження). Набори для калібрування SOL найчастіше зустрічаються у форм-факторах N і SMA. На довіднику для планової калібрування виберіть форм-фактор, що відповідає типу роз'єму.

Комплектація:

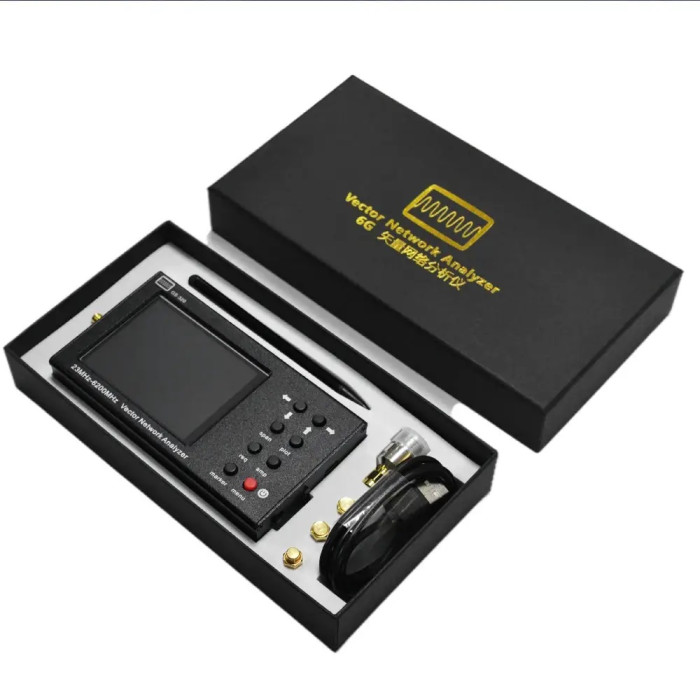

- Портативний векторний аналізатор мережі GS-320 23-6200 МГц*1
