Детектор дронів Tiny SA з екраном 2,8 дюйма ( 600-900 МГц )

Опис Детектор дронів Tiny SA з екраном 2,8 дюйма ( 600-900 МГц )

Детектор дронів Tiny SA з екраном 2,8 дюйма ( 600-900 МГц )

Інтерфейс користувача:

* Роздільна здатність екрана 320*240 пікселів

* Діагональ екрана 2,8 дюйма

* 16 біт на RGB-піксель

* Резистивне сенсорне керування

* Управління поворотним перемикачем

* Управління послідовним портом USB

* Додатковий порт TTL USART (ПЗ ще не реалізовано) на внутрішній платі

* Лінійне джерело живлення, щоб уникнути комутаційного шуму.

*Додайте захист порту від електростатичного розряду в оновленій версії (V0.3.1_E).

Специфікація вводу/виводу tinySA розділена на 4 режими.

Характеристики режиму низького вхідного сигналу:

* Діапазон вхідних частот від 100 кГц до 350 МГц

* Вхідний опір 50 Ом, коли вхідне загасання встановлено на 10 дБ або більше.

* Вибиране вручну або автоматичне ослаблення вхідного сигналу від 0 дБ до 31 дБ з кроком 1 дБ

* Абсолютний максимальний рівень вхідного сигналу без ослаблення +10 дБм

* Абсолютна максимальна вхідна потужність з ослабленням 30 дБ +20 дБм протягом короткого періоду

* Вхідна точка перетину продуктів модуляції третього порядку (IIP3) ) із загасанням 0 дБ +15 дБм

* Точка стиснення 1 дБ при +2 дБм із загасанням 0 дБ

* Роздільна здатність детектора потужності 0,5 дБ і лінійність залежно від частоти +/- 1 дБ

* Точність абсолютного рівня потужності після калібрування рівня потужності +/- 1 дБ

* Найнижчий помітний рівень сигналу зі смугою роздільної здатності 30 кГц - -102 дБм

* Точність частоти дорівнює обраній смузі роздільної здатності

* Фазовий шум -90 дБ/Гц при відбудові 100 кГц і -115 дБ/Гц при відбудові 1 МГц

* Динамічний діапазон без паразитних спотворень при використанні смуги роздільної здатності 30 кГц 70 дБ

* Фільтри роздільної здатності, які обираються вручну: 3, 10, 30, 100, 300, 600 кГц. Автоматичний вибір одного з 57 фільтрів роздільної здатності.

* Роздільна здатність екрана 145 або 290 точок вимірювання.

* Швидкість сканування понад 1000 точок на секунду з використанням фільтрів найвищої роздільної здатності.

* Автоматична оптимізація фактичних точок сканування для забезпечення покриття всього діапазону сканування незалежно від обраної смуги роздільної здатності

* Опція придушення паразитних сигналів для оцінки того, чи генеруються певні сигнали всередині, чи справді присутні у вхідному сигналі.

Характеристики режиму високого вхідного сигналу:

* Діапазон вхідних частот від від 240 МГц до 960 МГц

* Оскільки вхідний смуговий фільтр відсутній, сильні сигнали за межами діапазону від 240 МГц до 960 МГц можуть спричинити спотворення внутрішньосмугових сигналів

* Абсолютний максимальний вхідний рівень без ослаблення +10 дБм

* Вхідна точка перетину продуктів модуляції третього порядку (IIP3) - - 5 дБм

* Точка стиснення 1 дБ при -6 дБм з ослабленням 0 дБ

* Роздільна здатність детектора потужності 0,5 дБ і лінійність залежно від частоти +/- 1 дБ

* Точність абсолютного рівня потужності після калібрування рівня потужності +/- 1 дБ

* Найнижчий помітний сигнал при використанні смуги роздільної здатності 30 кГц -115 дБм

* Точність частоти дорівнює обраній смузі роздільної здатності

* Динамічний діапазон без перешкод при використанні смуги роздільної здатності 30 кГц 50 дБ

* Обрані (автоматичні та ручні) фільтри роздільної здатності 3, 10, 30, 100, 300 і 600 кГц

* Опціонально 25 дБ вхідний атенюатор до 40 дБ, що залежить від частоти. Помилка рівня потужності при ввімкненому атенюаторі збільшується до +/- 15 дБ

* Роздільна здатність екрана 145 або 290 точок вимірювання.

* Швидкість сканування понад 1000 точок на секунду з використанням фільтрів найвищої роздільної здатності.

* Автоматична оптимізація фактичних точок сканування для забезпечення охоплення всього діапазону сканування незалежно від обраної смуги роздільної здатності.

Характеристики режиму низького вихідного сигналу:

* Синусовий вихід з гармоніками нижче -40 дБ основних гармонік

* Діапазон вихідних частот від 100 кГц до 350 МГц

* Рівень вихідного сигналу вибирається з кроком 1 дБ кроки від -76 дБм до -6 дБм

* Опціональна AM, вузька FM і широка FM модуляція або повільна розгортка за обраним діапазоном частот

Характеристики режиму високого вихідного сигналу:

* Вихідний сигнал прямокутної форми

* Діапазон вихідних частот від 240 МГц до 960 МГц

* Вихідний рівень вибирається зі змінним кроком від - 38 дБм і +13 дБм

* Опціональна вузька FM-модуляція і широка FM-модуляція або повільна розгортка за обраним діапазоном частот.

Характеристики опорного генератора:

* Додатковий вихід прямокутних імпульсів з основною частотою -25 дБм, під'єднаний до високого входу/виходу

* Частота може бути встановлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц.

Характеристики акумулятора:

* Час заряджання максимум 1 година за мінімального струму 500 мА через USB-порт або зарядний пристрій USB

* Робота від повністю зарядженого акумулятора не менше 2 годин

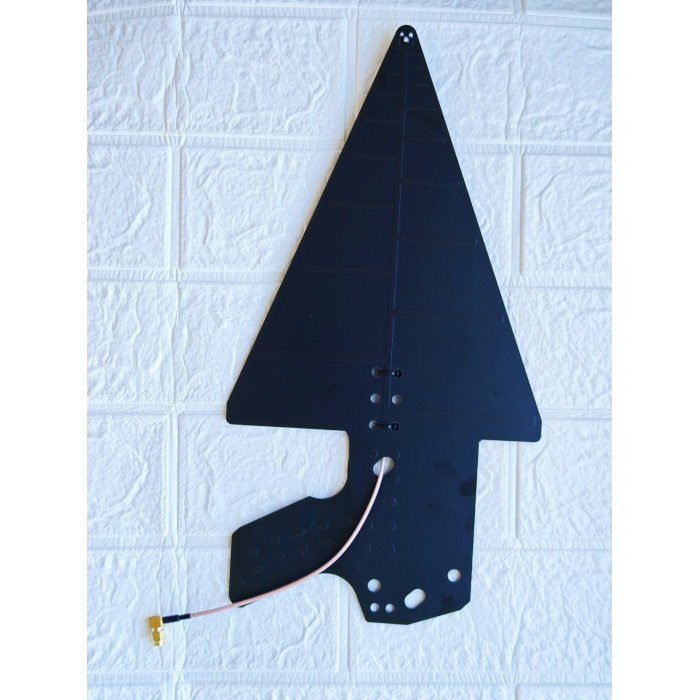

 HT6 - Антена під спектроаналізатор для виявлення дронів. Антена для пеленгації 0,6-10 ГГц

HT6 - це пристрій, який використовується для приймання та вимірювання радіочастотних сигналів. Вони дуже важливі для якісних FPV польотів.

Характеристики:

Модель: HT6

Діапазон частот: 0,6-10 ГГц

Посилення: 6 дБі

КСО: < 2,2

Стандартний опір: 50 Ом

РЧ-з'єднання: SMA

Вага продукту: 150г

До комплекту входить:

Аналізатор спектра TinySA 2,8 дюйма * 1

радіочастотний кабель sma-sma rg174 довжиною 20 см * 2

порт USB - C Кабель для передавання даних *1

Ручний трос *1

Роз'єм SMA "мама-мама" *1

Телескопічна антена SMA *1

Антена *1
