Векторний аналізатор мереж та антен LibreVNA USB 100кГц - 6ГГц

Опис Векторний аналізатор мереж та антен LibreVNA USB 100кГц - 6ГГц

Векторний аналізатор мереж і антен LibreVNA USB 100кГц - 6ГГц

Це відмінний вибір! LibreVNA — це повнофункціональний двопортовий векторний аналізатор ланцюгів (Vector Network Analyzer, VNA) з діапазоном частот від 100 кГц до 6 ГГц, який керується через USB з комп'ютера.

Нижче наведено докладну інструкцію з початку роботи та основних функцій цього приладу.

​1. Загальні відомості та комплектація

​Основні характеристики LibreVNA

​Діапазон частот: 100 кГц – 6 ГГц

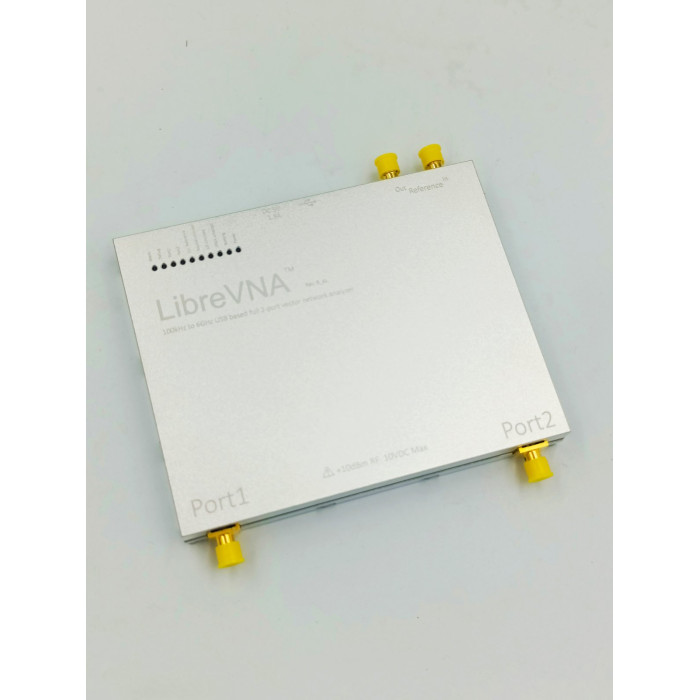

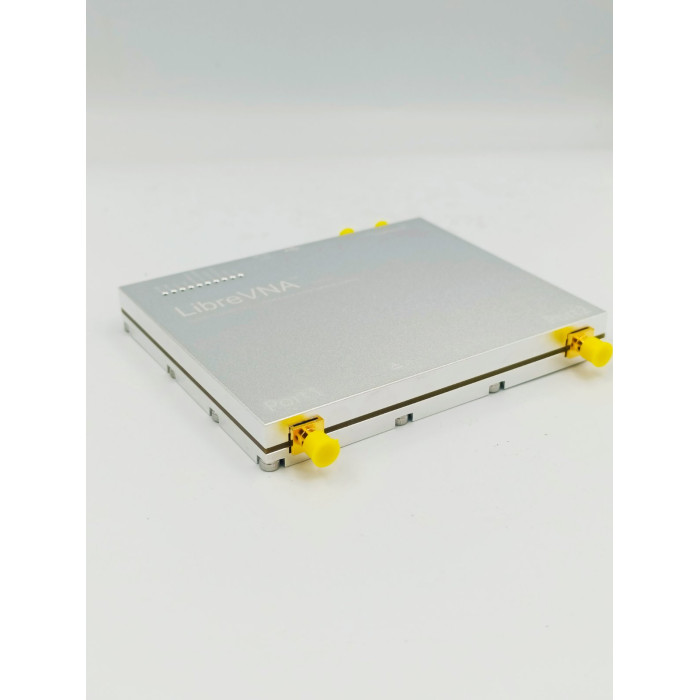

​Порти: 2 (повний двопортовий аналіз S_{11}, S_{21}, S_{12}, S_{22})

Динамічний діапазон: > 95 {дБ} до 3ГГц; > 50 {дБ} до 6 ГГц

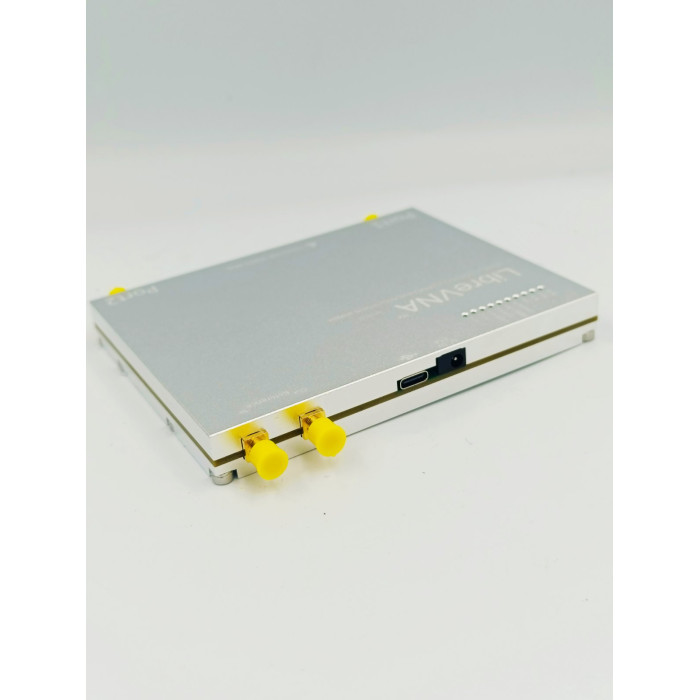

Інтерфейс: USB Type-C (живлення та дані)

Опір: 50 \, \Omega

Підтримувані ОС: Windows, Linux, macOS

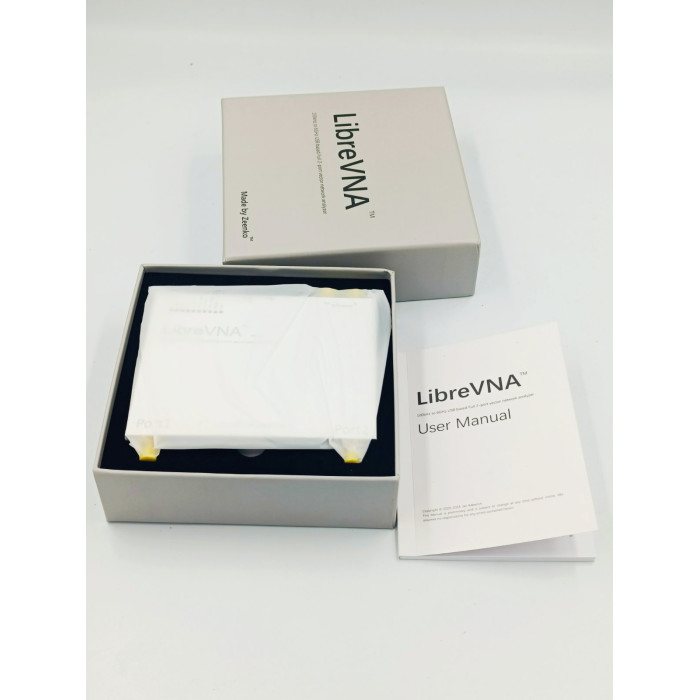

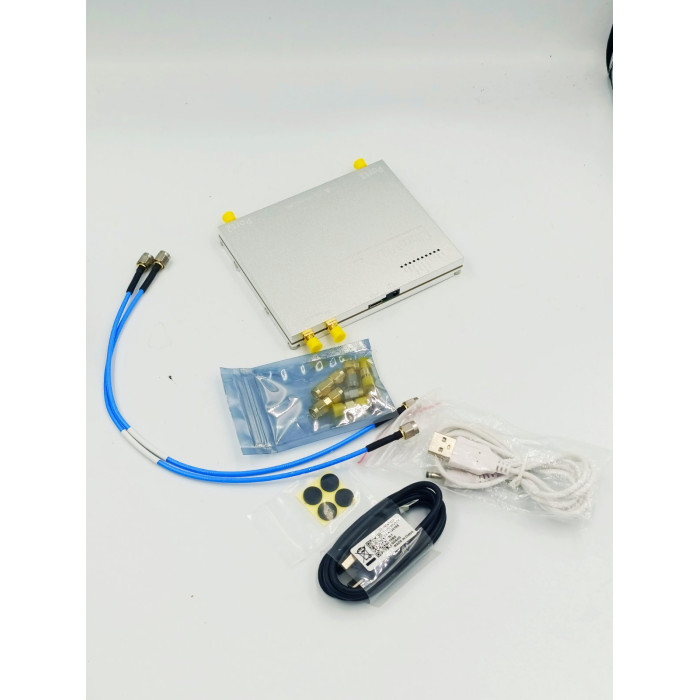

Стандартна комплектація (може варіюватися)

Зазвичай в комплект поставки входять:

Прилад LibreVNA

З'єднувальні кабелі USB (USB-A до USB-C або USB-A до USB-A)

2x радіочастотні кабелі SMA male-male

Калібрувальний набір SMA male:

1x \text{OPEN} (Розмиканий ланцюг)

1x \text{SHORT} (Коротке замикання)

2x \text{LOAD} (Навантаження 50 \, \Omega)

​З'єднувальні адаптери (наприклад, SMA female-female, SMA male-male).

​2. Початок роботи

​2.1. Встановлення програмного забезпечення

​LibreVNA — це «радіочастотний фронтенд», а вся обробка і користувальницький інтерфейс реалізуються на ПК.

Завантажте програму-клієнт (GUI): Перейдіть на офіційну сторінку проекту (зазвичай на GitHub) і завантажте актуальну версію програмного забезпечення LibreVNA-GUI для вашої операційної системи (Windows, Linux або macOS).

Встановіть драйвери: На деяких операційних системах (особливо Windows) може знадобитися встановлення USB-драйверів (іноді вони входять до інсталятора GUI або завантажуються окремо).

Підключення приладу:

Підключіть LibreVNA до комп'ютера за допомогою USB-кабелю, що додається.

Після підключення на приладі повинні загорітися світлодіоди «Power» і «Ready». Якщо світлодіод «Ready» не загоряється або блимає, це вказує на проблему (див. розділ усунення несправностей в повному керівництві).

Запуск програми: Запустіть програму LibreVNA-GUI на комп'ютері. Вона повинна автоматично виявити і підключитися до приладу.

3. Налаштування і проведення вимірювань

3.1. Налаштування параметрів сканування (STIMULUS)

У програмі-клієнті ви задаєте діапазон частот для вимірювання:

Знайдіть розділ або меню «Stimulus» (Стимул) або «Sweep» (Розгортка).

Встановіть початкову частоту (\text{Start}) і кінцеву частоту (\text{Stop}) для сканування (наприклад, від 10 \, \text{МГц} до 3 \, \text{ГГц}).

Встановіть кількість точок (\text{Points}) вимірювання (наприклад, 401 або 1001). Більше точок — вища деталізація, але повільніше сканування.

Налаштуйте смугу пропускання за проміжною частотою (\text{IF Bandwidth} або \text{IFBW}). Менше \text{IFBW} — вищий динамічний діапазон і нижчий рівень шуму, але повільніше сканування.

3.2. Калібрування (Calibration) Обов'язковий крок!

Калібрування необхідне для усунення похибок, що вносяться кабелями, адаптерами та самим приладом. Ніколи не проводьте точні вимірювання без попереднього калібрування.

Для двопортового вимірювання використовується метод {SOLT} ({Short-Open-Load-Thru}).

У програмі-клієнті перейдіть в меню «Calibration» (Калібрування).

Виберіть тип калібрування, наприклад, «Full 2-Port Calibration».

Підключіть до Порту 1 калібрувальні елементи в наступному порядку (або як зазначено в інтерфейсі програми), натискаючи відповідну кнопку після кожного підключення:

{OPEN} (Розмиканий ланцюг)

{SHORT} (Коротке замикання)

{LOAD} (Навантаження 50 \, \Omega)

Повторіть цей процес для Порту 2 (підключаючи {OPEN}, {SHORT}, {LOAD} до Порту 2).

Виконайте калібрування {THRU} (Прохід). Для цього з'єднайте Порт 1 і Порт 2 за допомогою вимірювального кабелю (або кабелів і адаптерів, які будуть використовуватися для вимірювання DUT).

Після завершення всіх кроків натисніть «Done» або «Apply» і збережіть калібрувальні дані.

3.3. Вимірювання об'єкта (DUT)

Після калібрування можна підключити тестований пристрій (Device Under Test, DUT):

Вимірювання S_{11} (Коефіцієнт відбиття): Підключіть антену або інший однопортовий об'єкт до Порту 1. Увімкніть відображення траси S_{11}.

Вимірювання S_{21} (коефіцієнт передачі): Підключіть вхід DUT до порту 1 і вихід DUT до порту 2. Увімкніть відображення траси S_{21} (пряма передача).

Повне 2-портове вимірювання: Підключіть DUT між портом 1 і портом 2. VNA виміряє всі 4 S-параметри: S_{11} (відбиття від порту 1), S_{22} (відбиття від порту 2), S_{21} (пряма передача), S_{12} (зворотна передача).

​4. Інтерпретація результатів

​Векторний аналізатор ланцюгів вимірює S-параметри (параметри розсіювання), які показують, як радіочастотна енергія відбивається від порту і передається між портами.

​Основні S-параметри і формати відображення
