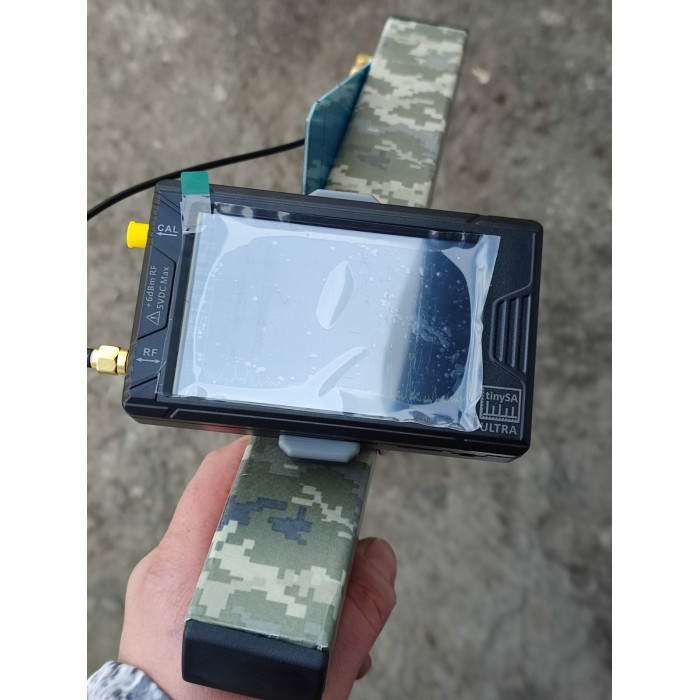

Детектор дронів tinySA Ultra 100 кГц - 6 ГГц

Опис Детектор дронів tinySA Ultra 100 кГц - 6 ГГц

Детектор дронів tinySA Ultra 100 кГц - 6 ГГц

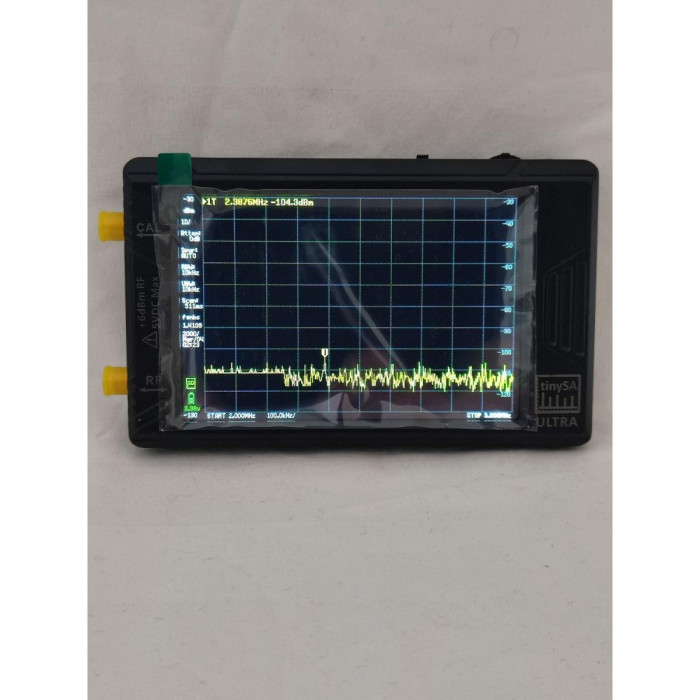

Портативний аналізатор спектру tinySA Ultra оснащений 4,0-дюймовим резистивним сенсорним кольоровим дисплеєм, який відображає повний діапазон частот при 450 точках сканування, і має в комплекті акумуляторну батарею, що забезпечує до двох годин роботи в портативному режимі. Крім того, аналізатор має два різні режими: нормальний режим та ультрарежим. TinySA Ultra має безліч вбудованих опцій налаштування, таких як смуговий фільтр, що перемикається, і ступінчастий вхідний атенюатор. Важливо пам'ятати, що максимальний вхідний рівень tinySA становить +6 дБм. Якщо ви не впевнені у рівні вхідного сигналу, рекомендується використовувати атенюатор.

Коли tinySA Ultra не використовується як аналізатор спектру, його можна також використовувати як генератор сигналів синусоїдальної або прямокутної форми.

Аналізатор може повністю керуватися з ПК через USB-кабель. Він також оснащений автоматичною самодіагностикою та автокалібруванням, використовуючи вбудований генератор сигналів.

Технічні характеристики аналізатора tinySA Ultra

Діапазон частот аналізатора:

- від 100 кГц до 800 МГц (у звичайному режимі)

- від 100 кГц до 6 ГГц (у режимі Ultra)

Вхідний імпеданс: 50 Ом (при вхідному атенюаторі > 10 дБ)

Точка стиску на 1 дБ: -1 дБм (при внутрішньому атенюаторі 0 дБ)

Фазовий шум: -90 дБ/Гц для зміщення на 100 кГц та -120 дБ/Гц для зміщення на 1 МГц

Ручний або автоматичний вхідний атенюатор, що перемикається, від 0 дБ до 31 дБ з кроком 1 дБ (при вимкненому МШУ)

Максимально допустимий рівень вхідного сигналу: +6 дБм при вхідному атенюаторі 0 дБ

Максимально допустимий короткостроковий піковий рівень коротких вхідних сигналів: +20 дБм, при вхідному атенюаторі 30 дБ

Рекомендований рівень вхідного сигналу при автоматичному режимі вхідного атенюатора: +0 дБм

Для найкращих результатів вимірювань підтримуйте вхідний рівень сигналу <-25 дБм

Максимальна вхідна напруга: ±5 В по постійному струму

Динамічний діапазон: 70 дБ (відсутні паразитні гармоніки при RBW 30 кГц)

Роздільна здатність вимірювання потужності: 0,5 дБ

Рівномірність частоти: ±2 дБ до 5,3 ГГц, ±5 дБ від 5,3 ГГц до 6 ГГц

Абсолютна похибка вимірювання рівня потужності: ± 2 дБ (після калібрування)

Точка перетину продуктів модуляції третього порядку (IIP3) на вході: +15 дБм, при внутрішньому атенюаторі 0 дБ

Ширина смуги фільтрів роздільної здатності: 0.2, 1, 3, 10, 30, 100, 300, 600 та 850 кГц

Швидкість сканування: більше 1000 пікселів/сек, при використанні фільтрів з найбільшою шириною смуги

 Роздільна здатність: 51, 101, 145, 290 або 450 точок вимірювання

Автоматична оптимізація фактичних точок сканування для забезпечення покриття всього діапазону сканування незалежно від вибраного фільтра роздільної здатності

Функція придушення паразитних перешкод для диференціації між відмітками від внутрішньо-генерованих гармонік та реальним вхідним сигналом

Вбудований МШУ на 20 дБ і коефіцієнтом шуму 5 дБ

Найменший помітний рівень сигналу без МШУ на частоті 30 МГц та смузі роздільної здатності 30 кГц: -102 дБм

Найменший помітний рівень сигналу з МШУ на частоті 30 МГц і смузі роздільної здатності 200 Гц: -145 дБм

Характеристики генератора сигналів

Частотний діапазон:

- синусоїдальний вихід: 100 кГц - 800 МГц

- Вихідний сигнал прямокутний форми: до 4,4 ГГц, якщо не використовується як аналізатор спектру

Гармоніки: < -40 дБн у діапазоні 100 кГц - 800 МГц

Модуляція: АМ, УП-ФМ, ШП-ФМ

Точність рівня: ±2 дБ до 800 МГц для рівнів від -72 дБм до -18 дБм, зниження точності нижче -72 дБм.

Роздільна здатність за частотою: 57,2 Гц


У комплект поставки входять

1 аналізатор спектра Tiny Sa Ultra ( повний комплект )

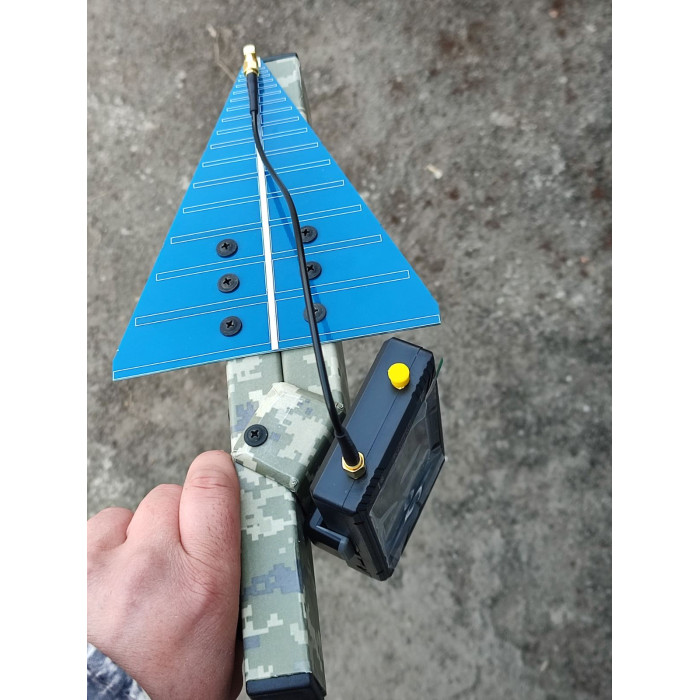

1 антена

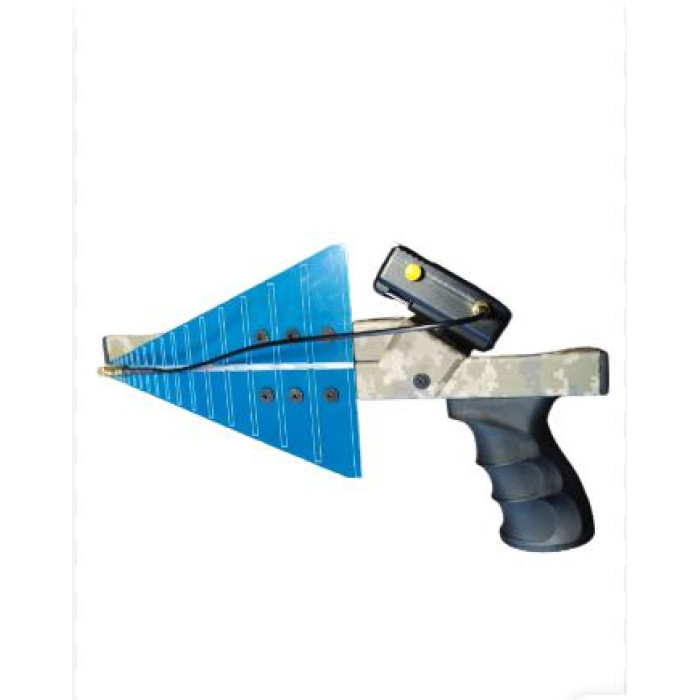

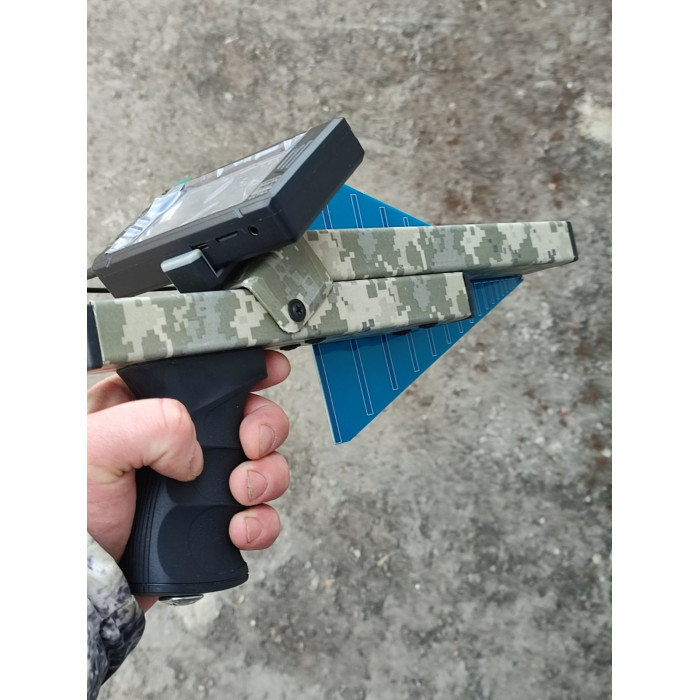

1 ручка ( тримач )
