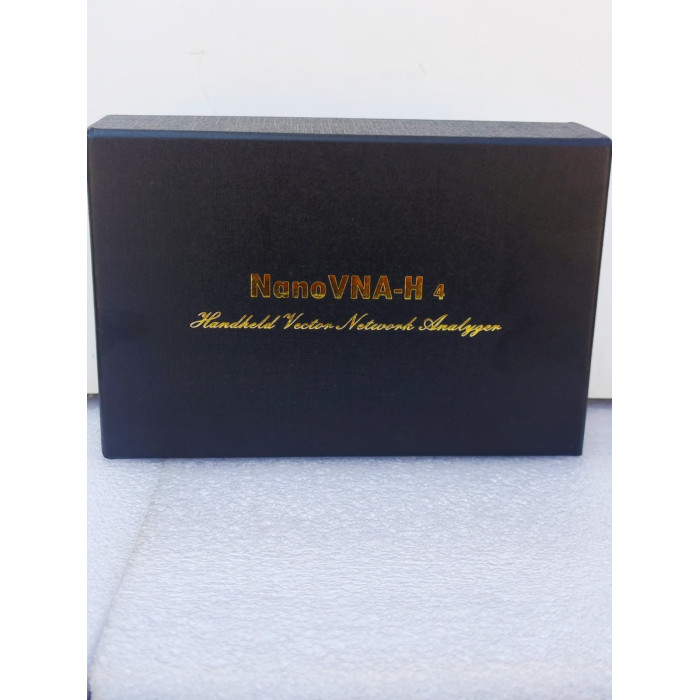

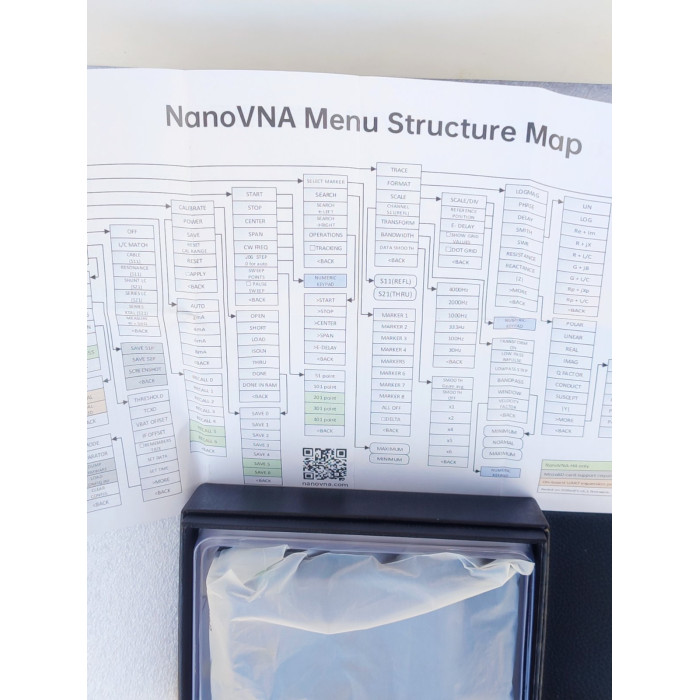

Новий оновлений 4-дюймовий векторний мережевий аналізатор NanoVNA-H4 10kГц-1.5GHz HF VHF UHF антенний аналізатор версії 4.3 зі слотом для SD-карти

Опис Новий оновлений 4-дюймовий векторний мережевий аналізатор NanoVNA-H4 10kГц-1.5GHz HF VHF UHF антенний аналізатор версії 4.3 зі слотом для SD-карти

Новий оновлений 4-дюймовий векторний мережевий аналізатор NanoVNA-H4 10kГц-1.5GHz HF VHF UHF антенний аналізатор версії 4.3 зі слотом для SD-карти

Особливості:

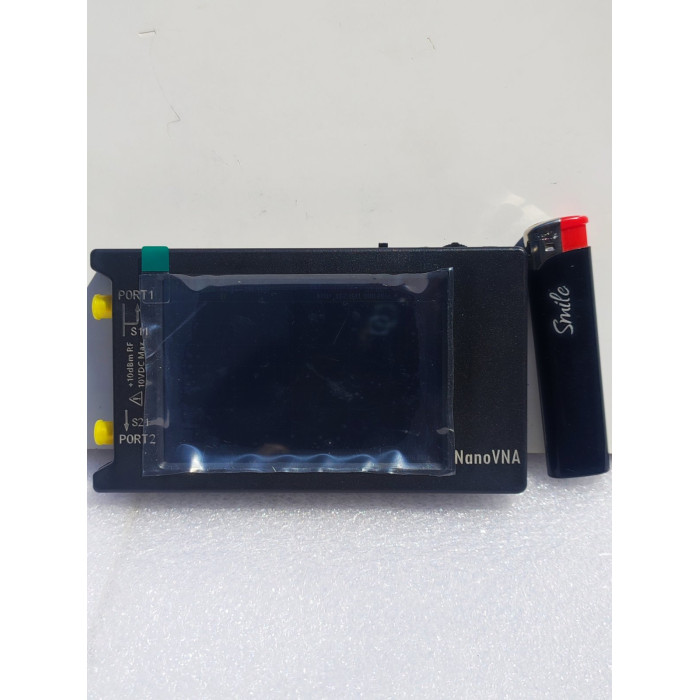

Цей Nano VNA - це продукт DIY, який забезпечує ідеальні можливості вимірювання векторної мережі, крихітний і портативний, автономний із 4-дюймовим РК-дисплеєм, портативний із живленням від батареї 1950 мАг або USB.

Покращений алгоритм частоти може використовувати непарне гармонійне розширення si5351 для підтримки частоти вимірювання до 1,5 ГГц. Діапазон частот 50K-300 МГц прямого виходу si5351 забезпечує динаміку краще 70 дБ, розширений діапазон 300M-900 МГц забезпечує динаміку краще 60 дБ, а діапазон 900M-1,5 ГГц - динаміку краще 40 дБ.

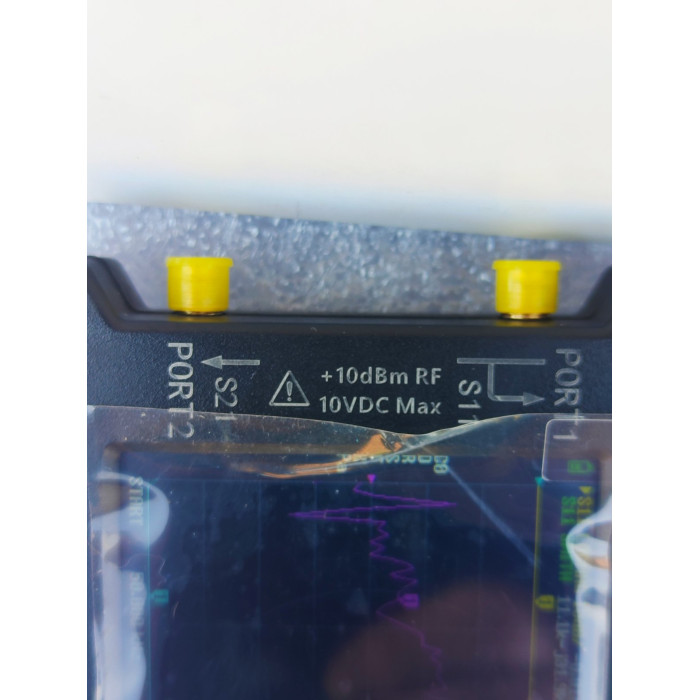

Основна функція прошивки за замовчуванням використовується для вимірювання характеристик антени. Метод TX/RX може вимірювати повні параметри S11 і S21. Якщо вам потрібно отримати S12 і S22, вам потрібно вручну замінити проводку порту трансивера.

Використовуючи програмне забезпечення для ПК NanoVNASaver, він може підключатися до NanoVNA і витягувати дані для відображення на комп'ютері і для збереження у файли Touchstone. Ми можемо експортувати файли Touchstone (snp) для різного програмного забезпечення для проектування і моделювання радіосигналів через програмне забезпечення для ПК.

Металевий екран призначений для зменшення зовнішніх перешкод і підвищення точності вимірювань.


Характеристики:

Корпус з ABS: 75 мм x 133 мм x 18 мм (без виступів)

Частота вимірювання: 10 кГц -1,5 ГГц

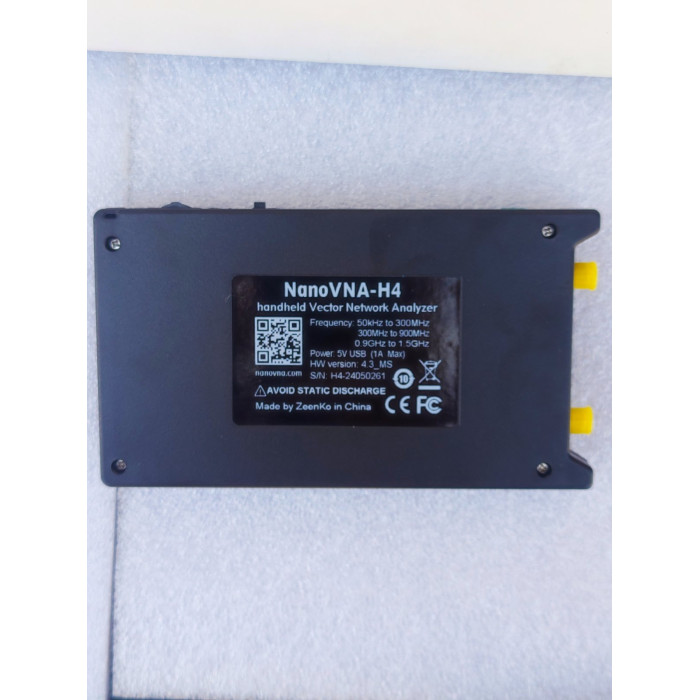

Версія HW: 4.3

Вихід RF: 0 дБм (±2 дБм)

Діапазон вимірювання: 70 дБ (50 кГц - 300 МГц), 60 дБ (300 МГц - 900 МГц), 40 дБ (0,9 ГГц - 1,5 ГГц));

Можливі помилки, спричинені нелінійним перетворенням основної хвилі під час використання гармонійного вимірювання.

Порт SWR: <1,1

Дисплей: 3,95 дюйма TFT (320 x 480)

Інтерфейс USB: USB тип C Режим зв'язку: CDC (послідовний)

Живлення: USB 5 В 200 мА, вбудований акумулятор 1950 мАг, максимальний струм зарядки 1 А

Кількість точок сканування: 101 (фіксована)

Відстеження дисплея: 4, маркування: 4, збереження налаштувань: 5

Допуск частоти: <2,5 ppm

Стабільність частоти: <0,5 ppm

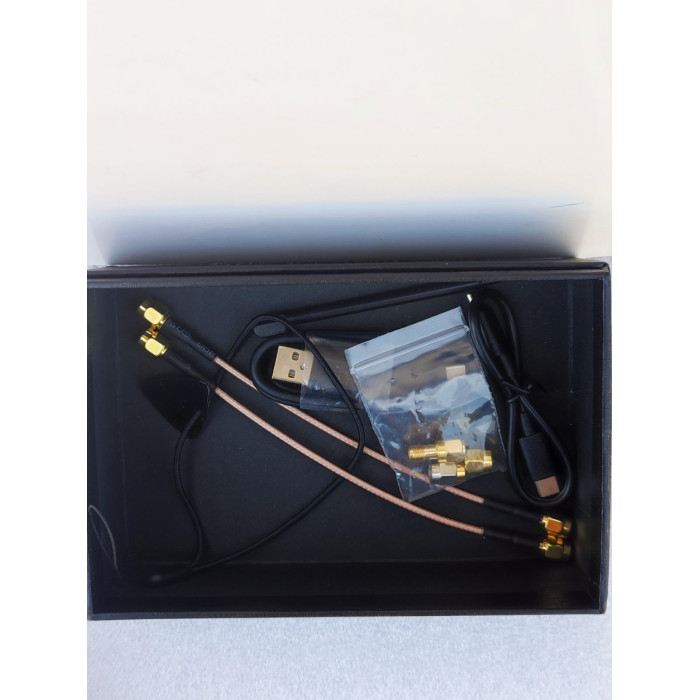

Комплектація

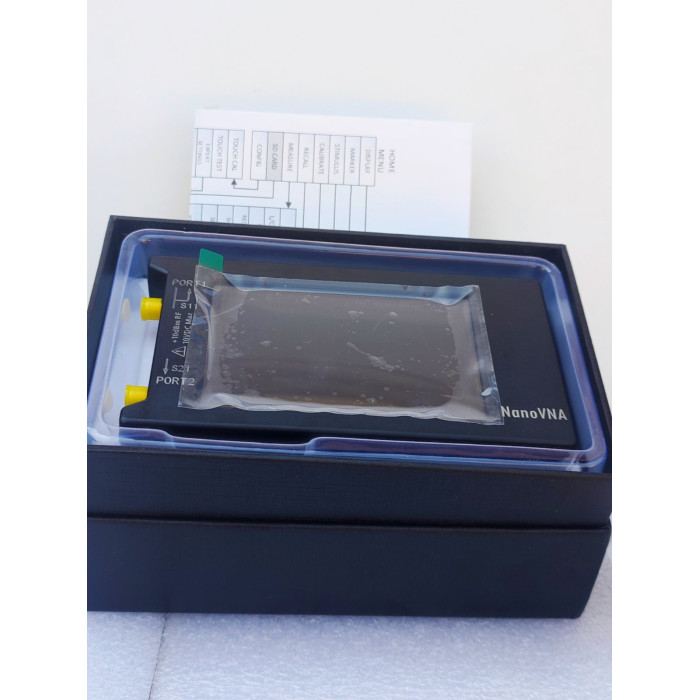

1X NanoVNA-H4 (з акумулятором 1950 мАг)

1X USB Type-C кабель для передачі даних

1X Type-C - Type-C кабель

2X 15 см SMA тато - тато RG316 RF кабель

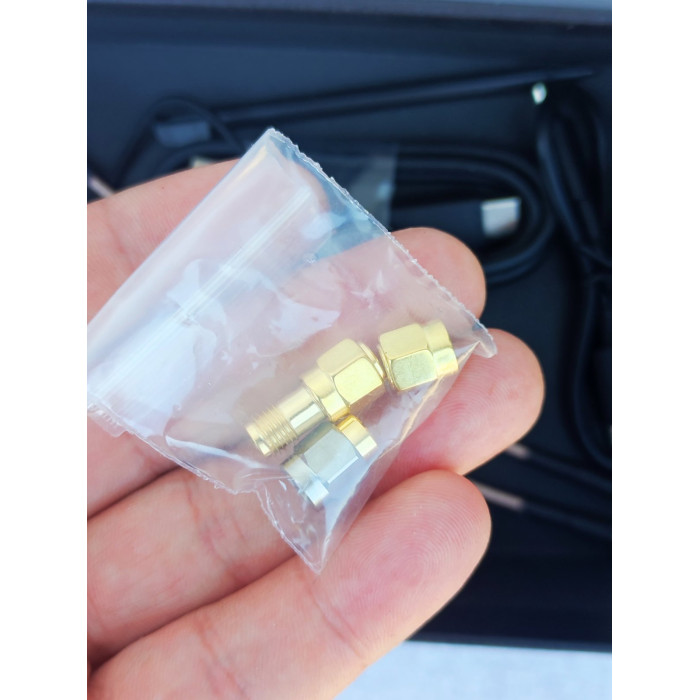

1X SMA папа набір для калібрування - ВІДКРИТО

1X SMA папа набір для калібрування - ЗАКРИТО

1X SMA папа набір для калібрування - НАВАНТАЖЕННЯ
